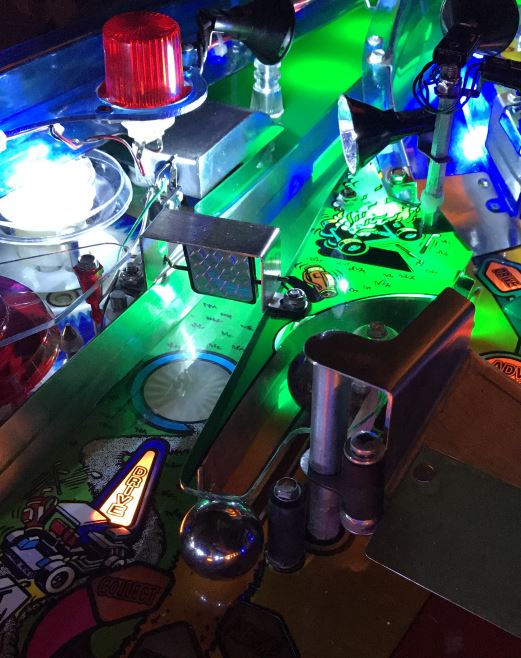

Reparatieblog 23: Williams No Good Go(l)fers

Gereserveerd.

Reparatieblog 22: Bally’s Twilight Zone

Kast: Twilight zone

Klacht: kast in orde maken nadat deze een tijd opgeslagen heeft gestaan.

Okee dan, mijn nummer 1 kast, deze staat heel hoog op mijn verlanglijst en dan nu binnen om eens goed na te kijken op fouten en in overleg te renoveren waar nodig. De kasten zijn afgeleverd door een verhuisbedrijf, deze keer dus geen reparatie op locatie. TZ en nog een andere kast (maar daarover later meer) zijn ontvangen en staan nog te wachten om uitgepakt te worden. Als goed huisvader laat ik ze even wennen aan de nieuwe temperatuur en vochtigheidsgraad voor ik de folie en verhuisdekens verwijder. Foto’s zullen volgen als ook de uit te voeren werkzaamheden.

24-12. Zo, de kast eens op- en aangezet. Er zijn een aantal aandachtspunten voor deze kast op technisch en optisch gebied:

IMG_2995

Hier hoort normaal nog een lamp geplaatst te zijn, maar is om een of andere reden gewoon verdwenen.

IMG_2996

Volgens mij hoort daar nog een plastic.

IMG_2997

Popbumper caps zijn hun helderheid kwijt geraakt.

IMG_2998

Deze ramp heeft betere tijden gekend en is erg grijs geworden.

IMG_2999

Het speelveld is over het algemeen best vies en op plekken waar de bal vaak komt zie je dat ook mooi terug.

IMG_3001

Wie verzint dit?

IMG_3002

Lampenbord, 50 tinten wit, maar makkelijk weer mooi te maken.

IMG_3003

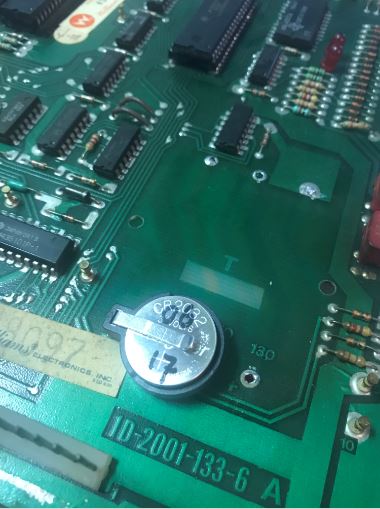

Gelukkig geen batterij schade alhoewel de batterijen al aan het lekken waren. Dit bordje is natuurlijk meteen voorzien van een 3V litium batterij.

IMG_3004

Het cabinet is goed verkleurd, de andere kant is nog slechter. Het positieve is dat er geen krassen op zitten dus op zich ziet het er nog redelijk uit.

En dan ga je de kast testen, de GI werkte niet (kabel stak er niet in), een opto switch werkte niet (en daar waren 2 kabels onder het speelveld uitgretrokken (vreemd!)) en er werken 2 spoelen niet: spoel nummer 6 (transistor Q66) en spoel nummer 14 (transistor Q48). Na een beetje rondprikken met de logic probe was het probleem al gauw gevonden. Als je naar onderstaande foto goed kijkt is te zien dat net boven de “2” van de sticker een printbaan weg is:

IMG_3020

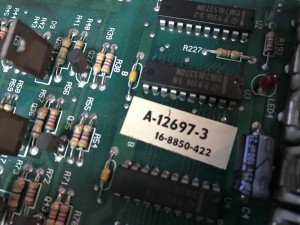

In het schema is dat het volgende deel:

TZ

Datalijn 5 is verantwoordelijk voor de aansturing van Q66 en Q48 en die was niet meer verbonden met pootjes 14 van U4 en U5. Resultaat: geen spoelactiviteit voor spoelen 6 en 14. Maar dat is weer opgelost. En dat is al eigenlijk alles voor deze twilight zone. Technisch is hij speelklaar.

Reparatieblog 21: High Speed 2 – The Getaway met herstart problemen.

Kast: Williams High-Speed II – the getaway.

Klacht: kast reset om de haverklap.

Resets, vaak een gevolg van een defecte voeding. Dus wat ik als eerste doe is altijd de spanningen meten maar die zien er op het eerste gezicht prima en stabiel uit. Dan maar het test menu ingaan, maar dat lukte niet. De volume gaat spontaan harder en voor de rest werkt niets meer. Op het eerste gezicht is te zien dat het MPU board al eens een zuurschade reparatie heeft gehad dus heb ik het bordje meegenomen om in mijn Funhouse te testen. Hier is echter niets aan de hand dus gaat mijn vermoeden naar de schakelaars in de muntdeur.

Uw reparateur zal u op de hoogte houden van de vorderingen. Ondertussen wat beeldmateriaal:

IMG_2405 IMG_2406



Update:

Probleem gevonden, maar dit was een vreemd probleem moet ik zeggen. Als ik de kast aanzette na een tijd uitgestaan te hebben kon ik een spel starten en ik heb met mijn beperkte flipperskills toch een behoorlijke pot kunnen spelen. Echter resette de kast weer na een minuut of tien waarna er niets meer mee was aan te vangen. Van lieverlee heb ik de speakers maar losgetrokken omdat vol volume toch wel heel luid is.

Nu bleek de volume ook nog eens met de linker flipperknop harder te zetten te zijn. Dus: muntdeur connector los, fliptronic board flatcable los, maar nog steeds kon ik het volume harder zetten met de linker flipperbutton. Raar, curieus en vreemd ook nog eens.

Uiteindelijk bleek het te liggen aan het feit dat de 12 volt niet meer werkte en dat kwam dan weer door het feit dat de zekering los in zijn houder zat. Gevalletje verlepte zekeringhouder.

Case closed.

Reparatieblog 20: BTTF met een dode outhole

Kast: Back To The Future (1990)

Klacht: Outhole spoel doet het niet.

BTTF, mijn favoriete speelfilm ooit. Zelf heb ik natuurlijk ook een BTTF en deze is volledig gerestaureerd. Deze maal belde een mede liefhebber me dat zijn kast al jaren niet functioneert dankzij de spoel van de outhole die geen krimp meer geeft.

Bij de kast aangekomen gaf de spoel een weerstandwaarde van 0 Ohm. Eerste gedachte: spoel doorgebrand, maar omdat de spoel er nog prima uitzag heb ik voor de zekerheid de diode ook even doorgemeten en het blijkt dat deze de boosdoener is. Diode vervangen maar nog steeds geen krimp. Dit had ik ook verwacht, als een diode kortsluit dan is meestal de transistor die de spoel aanstuurt ook defect. Ook hier bleek deze defect dus is deze vervangen.

Mag het ook eens simpel zijn. :)

Reparatieblog deel 19: Batterijschade Gottlieb Excaliber.

Kast: Gottlieb excaliber

Klacht: kast start niet op.

Deze keer een excaliber van Gottlieb, voor mij een eerste dus alles moest ik weer van voren af aan uitzoeken. Na het maken van een test apparaatje was 1 van de problemen gauw gevonden: memory chip defect. Na vervanging reageerde het bordje al heel anders maar startte het nog niet op. Dit werd veroorzaakt door een defecte condensator op het reset bordje en zeer knullig gerepareerde zuurschade in het verleden:

IMG_2314

a001

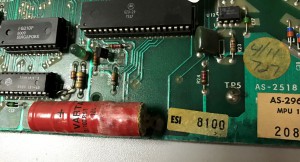

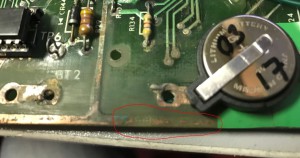

Dit is dus een recipe for disaster. Na mijn reparaties ziet het er een heel stuk beter uit:

a003 a002

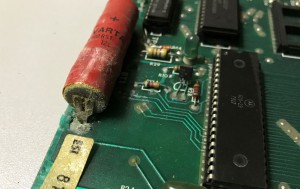

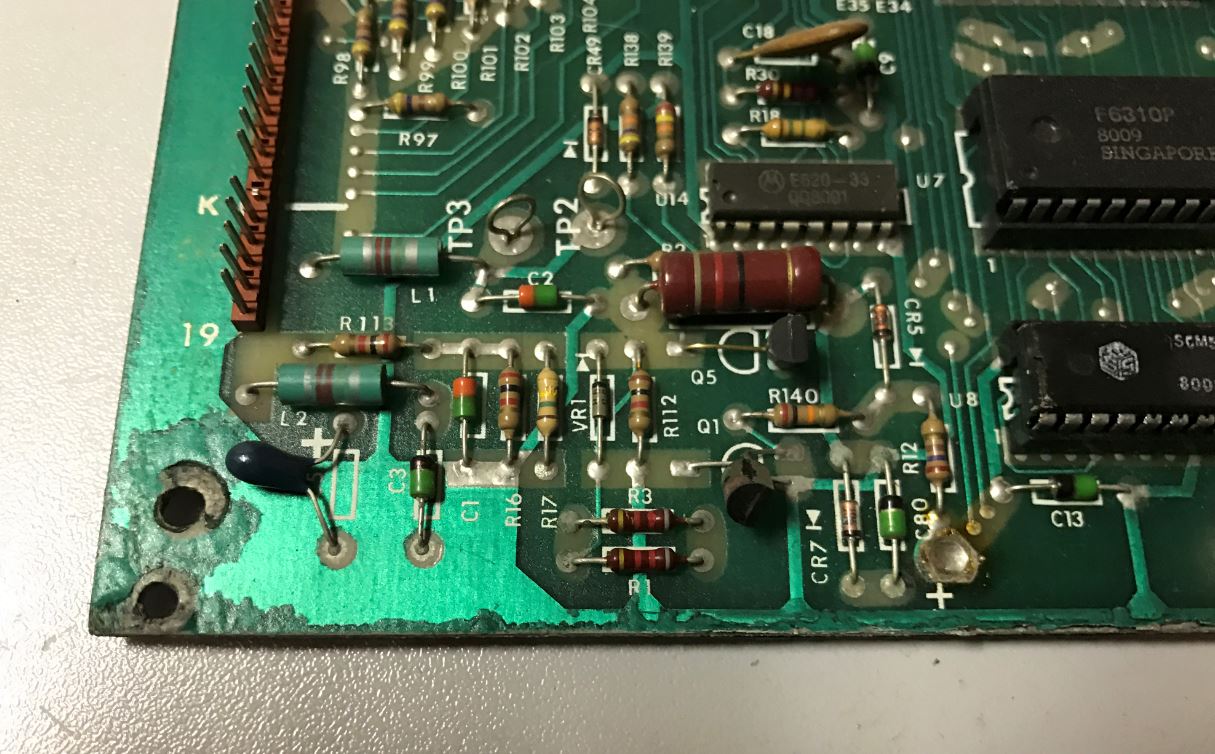

Wel heel wat weggevreten printbanen maar dat is nu ook weer netjes verholpen.

Bij het inbouwen bleek ook nog eens de spanning veel te hoog te zijn: 6,1 Volt in plaats van 5 Volt en was de stekker van de switches helemaal gaar. Deze viel zo van de print af, alle stekers waren afgebrokkeld. Na het vernieuwen van de regelweerstand van de voeding en het plaatsen van een nieuwe stekker startte de flipper weer netjes op en heeft ondergetekende een nette pot kunnen spelen.

Case closed.

Reparatieblog deel 18: Star wars MPU bord met batterijschade.

Kast: Data East Star Wars (1992)

Klacht: Kast start niet op na jarenlang in de opslag hebben gestaan.

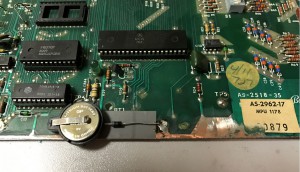

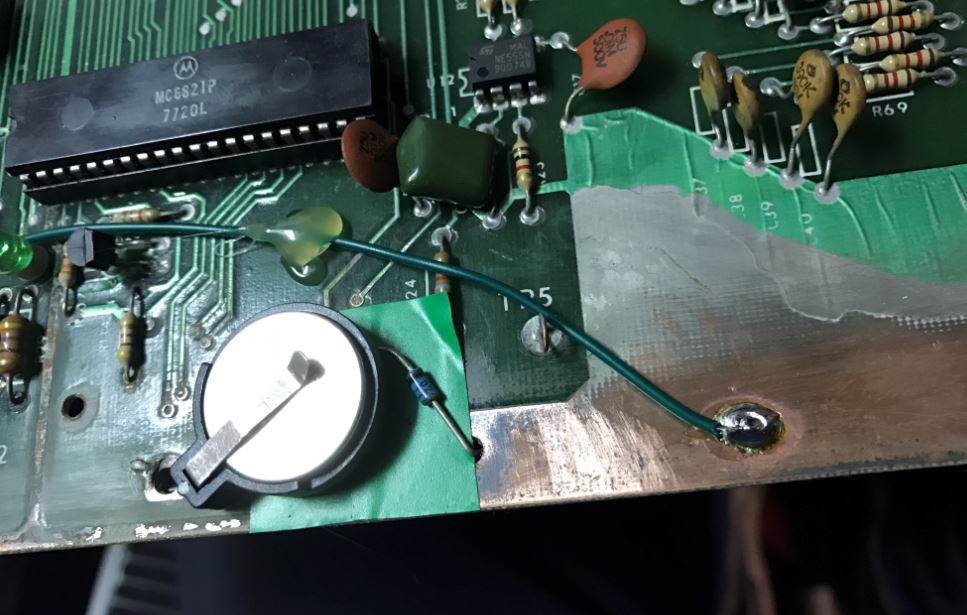

Wederom gevalletje batterijlekkage, maar dit keer best een heftige. Zo heftig dat bijna alle componenten onder de batterij, tot aan de connectoren moet worden vervangen. Onderstaande foto’s spreken voor zich.

Gelukkig waren er maar 3 draadbrugjes nodig om het bordje weer aan de gang te krijgen.

IMG_2222 IMG_2223 IMG_2224 IMG_2225 IMG_2226 IMG_2227 IMG_2228 IMG_2229 IMG_2230 IMG_2232 IMG_2234 IMG_2239 IMG_2240 IMG_2241 IMG_2242 IMG_2243 IMG_2244 IMG_2245 IMG_2246 IMG_2275



Resultaat:

IMG_2469_

Verder bleef nog 1 display segment branden, niets waar de logic analyzer geen korte metten mee kon maken.

Case closed.

Restauratie Fire! Speelveld

Verder met het speelveld van mijn Fire! Na een periode van weinig inspiratie, weinig tijd en andere prioriteiten heb ik de draad weer opgepakt. Het kwam eigenlijk ook wel goed uit want als een speelveld van de spuiter terug komt moet de lak nog een paar weken uitharden. Dat heeft het dus mooi kunnen doen. Mijn spuiter legt er tegenwoordig een lekker dikke laag met 2-componenten lak op waardoor ik het speelveld mooi vlak kan schuren. In dit geval was dat ook hard nodig omdat ik wat insert decals heb moeten plakken omdat deze op sommige plekken helemaal weggespeeld waren. Dus, speelveld pas terug van de spuiter en na het schuren:

f1f2f3

De laatste foto is overigens direct na het schuren, het schuurstof is inmiddels verwijderd waardoor het speelveld al minder dramatisch uit ziet.

Bij deze nog wat foto’s van de schade:

f5

Het grote “Fire” venster heeft wat schade aan de randen. Gelukkig ligt er genoeg clear op waardoor een test met enkel zwarte verf de volgende stap zal zijn. Mocht dit niet mooi worden dan kan ik het er mooi weer vanaf schuren.

f6

De targets, de insertbedrukking ervan was volledig weggespeeld dus zijn de vervangen door decals. De omliggende randen moeten echter nog worden meegespoten.

f7

Het grote venster zit in het speelveld geschroefd. Twee van de 4 schroeven zijn na het verwijderen van het mylar bloot komen te liggen. Deze hebben nog wat liefde nodig dus.

f8

Wit zit er mooi op, nu het oranje en het zwart nog.



Verder heb ik me laten inspireren door een artikeltje op de volgende site:

http://www.classicplayfields.com/photo156.html

Hierin wordt gezegd dat de kleuren van de gebouwen die in brand staan niet turquoise- perzik-blauw maar turquoise-perzik-paars moet zijn en eigenlijk moet ik ze daarin gelijk geven. De laatste kleursetting is sprekender dus dat gaan we ook maar doen.

Fire-CPR-buildings

Dit is de versie van classic playfield reproductions.

f4

Sowieso heeft mijn speelveld wat schade dat aangepakt moet worden dus dit komt eigenlijk ook best goed uit.

f9

Color matching, eigenlijk komt de kleur best mooi overeen maar de nieuwe kleur is sprekender (lastig te zien op de foto). De gebruikte kleuren: Laguna Blue, White, Fluor yellow, in de verhouding 50% – 25% – 25% (ongeveer).

f10

Resultaat na de airbrush sessie, en daar ben ik eigenlijk heel erg tevreden over.



Edit 16-08 21:00

Vanavond de andere kant kunnen doen. Hier heb ik gekozen voor lichtpaars (en op de foto neigt het naar het roze maar ik kan je zeggen dat het echt wel prachtig is geworden met mooie pastel tinten. Een beetje Miami Vice, maar dan in Chicago.

IMG_1781

Restauratie Cyclone, aflevering: speelveld.

Gisteren een speelveld opgehaald waar ik bij toeval tegenaan liep. De cyclone die ik had gekocht ziet er perfect uit alleen het speelveld is gewoon slecht. Zo slecht zelfs dat ik een hele tijd heb staan twijfelen of ik de kast überhaupt zou meenemen. Echter was de prijs dusdanig interessant en de rest van de kast zo goed in orde dat ik hem niet kon laten staan, en gelukkig ook maar. Wat een leuke kast is dit. Nu was ik vandeweek bij een collega flipperkast reparatie service (ja ja mensen, in Limburg kun je met je conculega’s gewoon praten en ervaringen uitwisselen, sterker nog: www.flipperverhuur.nl is de naam van zijn site) en hij vertelde me dat hij nog een Cyclone speelveld op zolder had staan. Toeval bestaat toch dus. Na wat heen en weer mailen en een prijs afgesproken te hebben heb ik gisteren het bord opgehaald en ik moet zeggen dat het zeker een goede kandidaat is om mijn slechte speelveld te vervangen. Er moet wel nog een hoop werk verzet worden om het bordje “flippergast proof” te maken maar dat is dan weer het leuke werk.

Foto’s:

cyclone-playf-new-01 cyclone-playf-new-02

27-07: Speelveld leeg, wat foto’s van de schade:

cyz

cy2

Hier zie je dat het mylar is losgekomen van het speelveld en dat het vuil zich daar onder heeft genesteld.

cy3 cy4

Mylar is reeds weggespeeld en delen van de bedrukking zijn daarom verdwenen.

cy5 cy6

Vuil en vies. Smerig ook nog eens.

cy7 cy8

Skillshot lane, die kan mooi terug op kleur gebracht worden.

cy9 cya

Same old shit, hier komt de bal erg vaak dus veel slijt plekken. Ook is te zien dat het speelveld erg veel vuil heeft kunnen vangen.

cyb cyc cyd

Nog eens 3 keer schade. Ook dit is weer mooi te airbrushen dus komt wel goed.

29-07:

Op een dagje verlof kun je van dingen doen zoals het verwijderen van het mylar. Helaas is mijn freeze spray op dus moet ik wachten op nieuwe. De helft van het mylar is inmiddels weg zonder schade aan het speelveld. Een groot probleem van het cyclone speelveld is dat dit nogal verkleurt op de plekken waar geen mylar ligt en dat je dit bijna niet kunt airbrushen omdat er zoveel van die kleine mannetjes over het speelveld rennen. Nu pak ik daarvoor dus steevast mijn magic sponge (magic eraser) en dasty en begin ik te cleaneren. Dit keer met een ongelooflijk mooi resultaat. De foto’s geven helaas niet helemaal weer hoe de kleur is terug gekomen.

C1groot C2groot

Linkerfoto: nog niets mee gedaan, rechterfoto: reeds schoongemaakt. Dit zal nogmaals gebeuren om het nog schoner te maken.

C3groot C4groot

En hier kan ik dan helemaal blij van worden. Het kleurverschil tussen het grijs dat onder het mylar heeft gelegen en dat niet door het mylar is beschermd was gruwelijk. Na een minuut of 2 tot 3 schoonmaken is dat verschil nagenoeg verdwenen en ook de ballswirls zijn een heel stuk minder zichtbaar.

C5groot

En hier zie je het resultaat als er een klein laagje wasbenzine op ligt. Ik doe dit om het resultaat te zien als er een laag clearcoat overheen ligt. Helemaal geweldig!



Update 09-08-2016:

Zo, het speelveld is bijna klaar voor zijn eerste clearcoat sessie. Veel insert bedrukking heb ik moeten weghalen omdat deze beschadigd was. Deze beslissing heb ik gemaakt nadat ik een vel met nieuwe insert decals heb kunnen vinden.

c1-1  c1-2

Oei denk je dan, wat een schade. Maar op zich valt het wel mee. Er zal veel geairbrushed moeten worden, dat wel, maar het airbrush werk is dan enkel solide kleuren en relatief grote vlakken. Voordeel is dat de kleuren niet 100% hoeft te matchen en dat alles wat je airbrusht meteen weer lekker opknapt.

c1-3

Vooral de grote witte vlakken en die blauwe skillshot lane rechtsboven zullen het speelveld na de airbrush sessie al een heel andere uitstraling geven. Ik moet je eerlijk zeggen dat ik niet kan wachten tot die kleuren erop liggen. Dan heb ik daar toch al een heel ander bord liggen. En geduld is echt niet mijn sterkste punt helaas.

Reparatieblog deel 17: Independence Day met een slome spoel.

Kast: Independence day (ID4)

Klacht: de autolaunch spoel is niet krachtig genoeg om de bal in het speelveld te krijgen.

De bal komt wel tot in het speelveld maar het is een beetje te vergelijken met de snelheid van een schildpad in winterslaap. Eerste reactie: vervang de spoel, spoelbus en plunger maar. Dit heeft helaas niet het juiste resultaat en als je dan even verder zoekt kom je dit tegen:

id4-1 id4-2 id4-3 id4-4

Verbrand dus maar wel gerepareerd door een of andere oetlul in het verleden. En dan zodanig “gerepareerd” dat er gewoon niet veel meer van te maken is. Dus: alles los, alles netjes maken (reinigen en schuren) en dan kom je tot de volgende resultaten:

id4-5 id4-6

Je ziet dus dat er al een aantal soldeerpads weg zijn en waar de punt van mijn pincet heen wijst is een hele printbaan weg. Makkelijk te repareren, dat wel maar ongelooflijk dat iemand zoiets durft op te leveren op deze manier. De FET die hier is weggehaald wordt gebruikt voor de autolaunch spoel dus ik vermoed dat na mijn opschoon actie de spoel ook weer zijn kracht terug gaat krijgen.

-Edit-

Probleem is dus gevonden. Ook www.flipperwinkel.nl -echt mensen, daar koop je veel spullen voor een hele mooie prijs. Voor mij is www.flipperwinkel.nl het eerste adres waar ik mijn spullen koop, als men het daar niet heeft ga ik ergens anders kijken. Snelle levering en in-deep technische kennis- heeft een stukje hierover staan:

ID-7

En dat is dus ook bij deze ID4 aan de hand. Dus: alle FET’s vervangen door nieuwe, en dan zal het probleem wel zijn opgelost.

Reparatieblog deel 16: Williams Flash (1979)

Kast: Williams Flash (1979)

Klacht: kast start niet op.

Deze kast start niet op, de 2 leds blijven constant branden. Dit geeft aan dat de CPU niet doorstart en daarom loopt het programma niet. Flash is een zogenaamd Williams System-4 generatie en een “pain in the ass” om te troubleshooten. Lees het volgende document maar eens als je niet terugdeinst voor een enorme lap technische tekst: http://techniek.flipperwinkel.nl/wms37/index1.htm#dips

Goed, dat heb je dus niet gedaan (had je wel gezien dat er nog ook nog een pagina 2 en 3 zijn?) Ik wel overigens en tot de conclusie gekomen dat deze kast voor mij dus een leerprojectje zal worden. Stagiair in mijn eigen toko.

Stap 1: bordje uit de kast en op de testbank ermee. Leon’s testrom erin (en ingewijden weten nu wat ik daarmee bedoel) en testen. Dit werkt gelukkig dus de CPU en omliggende componenten zijn okee. De volgende stap is het branden van nieuwe eproms (done) en het vervangen van de IC-voetjes waar die eproms in moeten. De volgende IC-voetjes geven na meer dan 35 jaar nog wel eens problemen:

Als je deze los haalt zie je eigenlijk al dat de pinnen afbreken en loslaten.

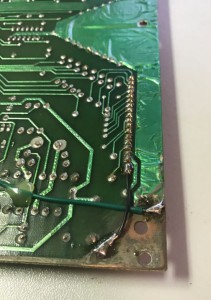

Je merkt het ook met het verwijderen van de eproms, er is 1 voetje dat niet gebruikt wordt en als je daar een eprom in steekt is de fysieke weerstand gewoon groter. Van de andere voetjes krijg je al snel het idee dat de eproms er spontaan uit gaan vallen.

21-07: Ik ben gisteren nog even bezig geweest met het verwijderen van de eprom voetjes maar wat een hel is dat. De meeste pinnen kunnen worden losgesoldeerd maar 2 op de hoeken zitten zo vast en daarvan zijn de soldeerpads te groot of zo dat ik ze met moeite loskrijg. Zoveel moeite dat ik waarschijnlijk de gaatjes moet gaan uitboren en dat heb ik nog nooit meegemaakt. Soldeerbout staat extra heet maar helaas.

Verder heb ik de flipperroms in de eprom brander gegooid en vergeleken met de data op internet, 1 rom is prima, de andere heeft een 15-tal (van de 2048) verschillen. Oftewel: bitrot. Wellicht ligt daar al het probleem en dan is de oplossing al net zo simpel. Nu kwam ik er ook nog eens achter dat van de 20 stuks 2716 eprom er 8 defect zijn (interne kortsluiting bij het branden) en 5 stuks niet gebrand kunnen worden. Raar.

To be continued.
